Подробное описание

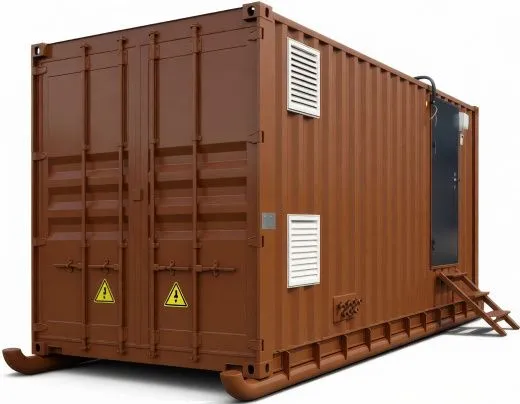

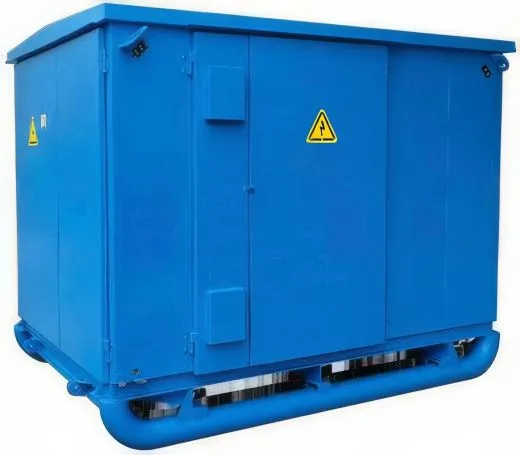

Передвижная подстанция ПКТП 2000 10 0,4 — готовая к подключению установка карьерного типа на салазках. Предназначена для приёма, преобразования и распределения электрической энергии трёхфазного переменного тока промышленной частоты 50 Гц. Входное напряжение 10 кВ понижается до 0,4 кВ, номинальная мощность составляет 2000 кВа (2 МВА).
Металлический корпус разделён на отсеки: трансформаторный, распределительное устройство высшего напряжения (РУВН) и распределительное устройство низшего напряжения (РУНН). Подстанция рассчитана на непрерывную работу в условиях открытых горных разработок, строительных площадок и временного электроснабжения удалённых объектов.
* Производство и испытания — по ТУ завода-изготовителя, ГОСТ 14695-80 и ПУЭ (гл. 4.2).
Конструкция и основные узлы
Силовой трансформатор мощностью 2000 кВа (2 МВА) размещён в герметичном масляном баке. Корпус бака — цельносварной с гофрированными стенками или радиаторный (по выбору заказчика). Полная герметизация исключает контакт масла с воздухом и необходимость его периодической замены.
| Узел | Исполнение | Назначение |
|---|---|---|
| РУВН Узел | Разъединитель и предохранители Исполнение | Защита и коммутация со стороны 10 кВ Назначение |
| Трансформатор Узел | Масляный, герметичный бак Исполнение | Преобразование 10 кВ в 0,4 кВ Назначение |
| РУНН Узел | Автоматические выключатели, учёт Исполнение | Распределение и учёт электроэнергии 0,4 кВ Назначение |
«Подстанция ПКТП 2000 10 0,4 спроектирована для быстрого перемещения вслед за фронтом работ. Салазки, прочная сварная рама и всепогодное исполнение УХЛ1 позволяют эксплуатировать её при температурах от –60 до +40 °C без дополнительного утепления».
— Главный инженер-конструктор завода
Технические параметры ПКТП 2000 10 0,4
| Параметр | Значение | Примечание |
|---|---|---|
| Мощность номинальная Параметр | 2000 кВа (2 МВА) Значение | Продолжительный режим S1 Примечание |
| Напряжение ВН Параметр | 10 кВ Значение | С регулированием ПБВ ±2×2,5% Примечание |
| Напряжение НН Параметр | 0,4 кВ Значение | С глухозаземлённой нейтралью Примечание |
| Климатическое исполнение Параметр | У1, УХЛ1 Значение | ГОСТ 15150-69 Примечание |
Особенности и преимущества
- Герметичный трансформатор. Отсутствие маслорасширителя снижает габариты, масло не окисляется десятилетиями.
- Передвижное исполнение. Полозья или салазки позволяют перетаскивать подстанцию волоком без демонтажа.
- Всепогодная защита. Металлический корпус с антикоррозионным покрытием и уплотнёнными дверями выдерживает атмосферные осадки и перепады температур.
- Быстрый ввод в работу. Внутренний монтаж выполнен на заводе, на площадке остаётся подключить первичный кабель и контур заземления.
- Регулирование напряжения без возбуждения (ПБВ). Пять ступеней с шагом 2,5% компенсируют падение напряжения в линии 10 кВ.
Принцип действия
- Через кабельный ввод РУВН напряжение 10 кВ подаётся на первичную обмотку силового трансформатора.
- Магнитный поток, созданный током холостого хода, наводит ЭДС во вторичной обмотке.
- На выводах НН формируется напряжение 0,4 кВ.
- Через автоматические выключатели и систему шин РУНН электроэнергия распределяется по отходящим фидерам.
Расшифровка условного обозначения
| Символ | Расшифровка |
|---|---|
| П Символ | передвижная (салазки) Расшифровка |
| К Символ | комплектная Расшифровка |
| Т Символ | трансформаторная Расшифровка |
| П Символ | подстанция Расшифровка |
| 2000 кВа (2 МВА) Символ | номинальная мощность, кВА Расшифровка |
Дополнительные индексы: Т — тупикового типа; В — воздушный ввод ВН; К — кабельный вывод НН; У1/УХЛ1 — климатическое исполнение по ГОСТ 15150-69.
Условия эксплуатации и монтаж
Подстанцию ПКТП 2000 10 0,4 устанавливают на спланированную горизонтальную площадку. Металлическое основание крепят к бетонным брускам или утрамбованному грунту. Подъём осуществляют за раму или проушины.
- Высота над уровнем моря — не более 1000 м.
- Температура окружающего воздуха: для У1 от –45 до +40 °C, для УХЛ1 от –60 до +40 °C.
- Относительная влажность — до 80% при +20 °C.
- Запрещается работа в среде с токопроводящей пылью, взрывоопасными и агрессивными газами.
- Перед включением проводятся высоковольтные испытания и проверка сопротивления контура заземления (ПУЭ гл. 4.2).
* Молниезащита и заземление — согласно ПУЭ гл. 2.3, 4.2. Испытания в объёме ПТЭЭП прил. 3.
Техническое обслуживание и безопасность
Герметичный трансформатор не требует регламентной замены масла. Осмотры проводятся в сроки, установленные ПТЭЭП.
| Вид обслуживания | Операция | Периодичность |
|---|---|---|
| Плановый осмотр Вид обслуживания | Проверка уровня масла, целостности изоляторов и затяжки контактов Операция | 1 раз в 6 мес. Периодичность |
| Тепловизионный контроль Вид обслуживания | Осмотр контактных соединений и бака под нагрузкой Операция | 1 раз в год Периодичность |
| Анализ масла Вид обслуживания | Отбор пробы, определение пробивного напряжения и влагосодержания Операция | 1 раз в 6 лет Периодичность |
| Высоковольтные испытания Вид обслуживания | Испытание изоляции повышенным напряжением Операция | Согласно графику ППР Периодичность |
Безопасность обеспечивается предохранительным клапаном на баке трансформатора, механическими блокировками дверей РУВН/РУНН и обязательным наличием защитного заземления.
Часто задаваемые вопросы
«Отгружаемая подстанция ПКТП 2000 10 0,4 комплектуется всей документацией, включая паспорт с протоколом заводских испытаний, схемы заполнения маслом и руководство по монтажу — наш заказчик получает изделие, готовое к немедленному запуску».
— Главный технолог завода-изготовителя
Нормативная документация
| Документ | Описание |
|---|---|
| ГОСТ 14695-80 Документ | Подстанции трансформаторные комплектные передвижные. Общие технические условия Описание |
| ГОСТ 15150-69 Документ | Климатические исполнения и категории размещения Описание |
| ПУЭ (гл. 2.3, 4.2) Документ | Требования к заземлению, изоляционным расстояниям и монтажу Описание |
| ПТЭЭП Документ | Правила технической эксплуатации электроустановок потребителей Описание |
| РД 34.45-51.300-97 Документ | Объём и нормы испытаний электрооборудования Описание |
* Испытания масла — по РД 34.45-51.300-97. Все поставляемые подстанции соответствуют действующим санитарно-эпидемиологическим и противопожарным нормам.
Компоновочный лист ПКТП 2000 10 0,4

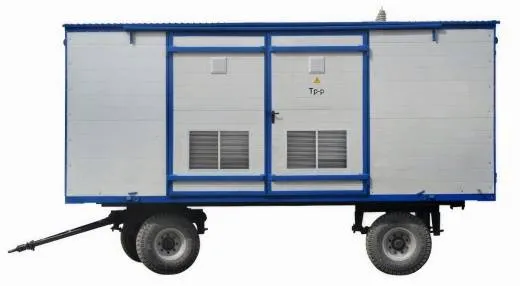

| № | Обозначение | Наименование | Кол-во |
|---|---|---|---|
| 1 № | QS1 Обозначение | Разъединитель РЛНД-10/400 с приводом ПР-10 Наименование | 1 Кол-во |
| 2 № | FU1-FU3 Обозначение | Предохранитель ПКТ-101-10-31,5-40 У3 Наименование | 3 Кол-во |
| 3 № | FV1-FV3 Обозначение | Ограничитель перенапряжения ОПН-П-10/12 УХЛ1 Наименование | 3 Кол-во |
| 4 № | T1 Обозначение | Трансформатор силовой ТМГ-400/10/0,4 У1 Наименование | 1 Кол-во |
| 5 № | QF1 Обозначение | Выключатель автоматический вводной ВА57-35-340010 630А Наименование | 1 Кол-во |
| 6 № | QF2-QF6 Обозначение | Выключатели автоматические отходящих линий ВА57-31 100А Наименование | 5 Кол-во |
| 7 № | TA1-TA3 Обозначение | Трансформаторы тока Т-0,66 600/5 Наименование | 3 Кол-во |
| 8 № | PI1 Обозначение | Счетчик электрической энергии Меркурий 230 ART-03 Наименование | 1 Кол-во |
| 9 № | SA1 Обозначение | Переключатель вольтметровый ПКП-4 Наименование | 1 Кол-во |
| 10 № | EL1, EK1 Обозначение | Освещение и обогрев шкафа РУНН (комплект) Наименование | 1 Кол-во |
| 11 № | — Обозначение | Шасси-прицеп с кузовом-фургоном Наименование | 1 Кол-во |
Технические характеристики
Номинальная мощность | 2000 кВа (2 МВА) |
Первичное напряжение стороны ВН | 10 кВ |
Вторичное напряжение стороны НН | 0,4 кВ |
Вид оборудования | ПКТП |
Рабочая частота сети переменного тока | 50 Гц |
Режим работы | Длительный |
Степень защиты | от IP23 до IP54 |
Материал корпуса | Металл |
Электрическая схема |
|
Ввод на стороне ВН |
|
Вывод на стороне НН |
|
Сейсмостойкость | 9 баллов |
Производитель | TRANSFORMATOR-ENERGUM |
Страна производитель | Россия |
Срок службы (Срок полезного использования) | до 45 лет |
Гарантийный срок | 5 лет |
Документы | Инструкция по эксплуатации, паспорт и протокол испытаний |
Серийный номер | ЭФ883/2026 |
Номер партии | 14Н44-2026 |
Чертежи и габаритные размеры
Длина, мм | 1900 |
Ширина, мм | 2100 |
Высота, мм | 2400 |
Полный вес | 2700 кг |

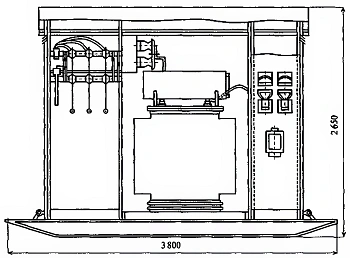

Пространственная привязка ПКТП 2000 10 0,4 выполняется строго по заводскому габаритному чертежу. Документ содержит все геометрические параметры для подготовки основания, расстановки опор и подводки кабельных линий.
| Параметр | Значение | Примечание |
|---|---|---|
| Номинальная мощность Параметр | 2000 кВа (2 МВА) Значение | Продолжительный режим S1 Примечание |
| Напряжение ВН Параметр | 10 кВ Значение | С воздушным или кабельным вводом Примечание |
| Напряжение НН Параметр | 0,4 кВ Значение | С глухозаземлённой нейтралью Примечание |
Чертеж включает:
- длину, ширину и высоту подстанции с учётом салазок и выступающих элементов;
- высотные отметки и координаты вводов 10 кВ и выводов 0,4 кВ;
- межосевое расстояние опорных полозьев и привязку фундаментных блоков;
- минимально допустимые зазоры до стенок, перекрытий и соседнего оборудования по ПУЭ.
«Заводской чертёж ПКТП 2000 10 0,4 — это точный посадочный шаблон. Координаты каждого ввода и опорного элемента дают возможность подготовить площадку и кабельные трассы до прибытия подстанции, полностью исключая переделки на месте».
— Руководитель конструкторского бюро завода-изготовителя

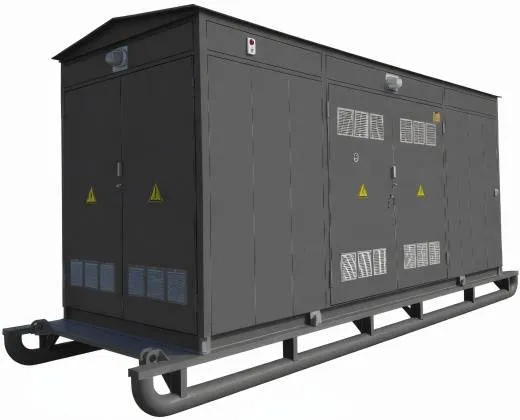

Устройство и конструкция ПКТП 2000 10 0,4
Ключевые конструктивные узлы
| # | Элемент | Назначение |
|---|---|---|
| 1 # | Салазки Элемент | Обеспечивают передвижение волоком, распределяют нагрузку на грунт Назначение |
| 2 # | Силовой трансформатор Элемент | Преобразует 10 кВ в 0,4 кВ с масляным охлаждением Назначение |
| 3 # | РУВН Элемент | Коммутация и защита на стороне высшего напряжения Назначение |
| 4 # | РУНН Элемент | Распределение и учёт электроэнергии 0,4 кВ Назначение |
| 5 # | Предохранительный клапан Элемент | Сбрасывает избыточное давление при КЗ в баке трансформатора Назначение |
Подстанция ПКТП 2000 10 0,4 собрана в цельнометаллическом корпусе с разделением на три отсека. Силовой масляный трансформатор герметичного исполнения размещён в центральной части. Отсек РУВН содержит разъединитель и высоковольтные предохранители, РУНН — автоматические выключатели, панель учёта и цепи освещения.
Все двери уплотнены резиновыми прокладками, кабельные вводы герметизированы. Наружное покрытие — атмосферостойкая эмаль RAL 7035 (светло‑серая), возможна окраска в другой цвет по заказу.
* Монтаж и размещение — в соответствии с ПУЭ (гл. 4.2), ПТЭЭП и ТУ завода-изготовителя. Габаритный чертёж выполняется по ГОСТ 2.109-73.
Особенности конструктивного исполнения
| Конструктивный узел | Особенность исполнения |
|---|---|
| Передвижное основание Конструктивный узел | Сварная рама на салазках с проушинами для троса; допускает буксировку на небольшие расстояния Особенность исполнения |
| Герметичный бак трансформатора Конструктивный узел | Гофрированные стенки или радиаторы компенсируют тепловое расширение масла; масло изолировано от воздуха Особенность исполнения |
| Регулирование напряжения Конструктивный узел | ПБВ на пять ступеней (±2×2,5%) позволяет корректировать напряжение на отключённой подстанции Особенность исполнения |
| Защита РУВН Конструктивный узел | Разъединитель видимого разрыва и высоковольтные предохранители; механическая блокировка дверей Особенность исполнения |
| Распредустройство НН Конструктивный узел | Автоматические выключатели, возможность установки приборов учёта и обогрева Особенность исполнения |
- Установка дополнительного обогрева и внутреннего освещения отсеков;
- Манометрический термометр с сигнальными контактами;
- Пробивной предохранитель на стороне НН 0,4 кВ;
- Розетки собственных нужд 220 В;
- Исполнение корпуса с увеличенной степенью защиты.
Часто задаваемые вопросы по размерам и монтажу
| Нормативный документ | Область регулирования |
|---|---|
| ГОСТ 14695-80 Нормативный документ | Подстанции трансформаторные комплектные передвижные Область регулирования |
| ГОСТ 15150-69 Нормативный документ | Климатические исполнения и категории размещения Область регулирования |
| ПУЭ (гл. 4.2) Нормативный документ | Требования к распределительным устройствам и монтажу Область регулирования |
| ПТЭЭП Нормативный документ | Техническая эксплуатация электроустановок потребителей Область регулирования |
| ТУ завода-изготовителя Нормативный документ | Специальные требования и контроль качества Область регулирования |
* Все поставляемые подстанции проходят приёмо-сдаточные испытания в соответствии с ГОСТ 14695-80. Габаритный чертёж и протокол испытаний входят в обязательный пакет документации.
